萨震永磁变频节能螺杆空压机工作原理

萨震永磁变频双级压缩螺杆空压机工作原理

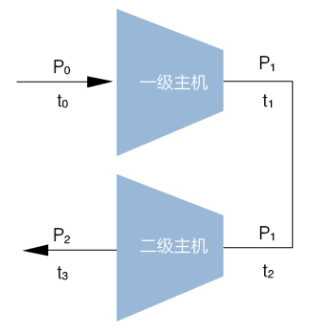

自然空气通过空气过滤器进入第一级压缩，在压缩腔与少量润滑油混合，同时将混合气体压缩到级间压力。压缩后的气体进入冷却通道，与大量油雾接触，从而大大 降低了温度。降温后的压缩气体进入第二级转子，进行二次压缩，被压缩到最终排气压力。最后通过排气法兰排出压缩机，完成整个压缩过程。

普通螺杆空压机工作原理图解：

螺杆压缩机的工作循环可分为吸气过程（包括吸气和封闭过程）、压缩过程和排气过程。随着转子旋转每对相互啮合的齿相继完成相同的工作循环，为简单起见我们只对其中的一对齿进行研究。

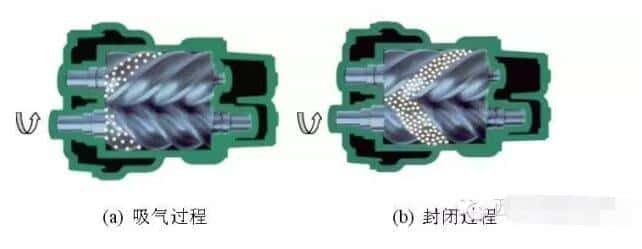

1、吸气过程
随着转子的运动，齿的一端逐渐脱离啮合而形成了齿间容积，这个齿间容积的扩大在其内部形成了一定的真空，而此时该齿间容积仅仅与吸气口连通，因此气体便在压差作用下流入其中。在随后的转子旋转过程中，阳转子的齿不断地从阴转子的齿槽中脱离出来，此时齿间容积也不断地扩大，并与吸气口保持连通。随着转子的旋转齿间容积达到了最大值，并在此位置齿间容积与吸气口断开，吸气过程结束。

吸气过程结束的同时阴阳转子的齿峰与机壳密封，齿槽内的气体被转子齿和机壳包围在一个封闭的空间中，即封闭过程。

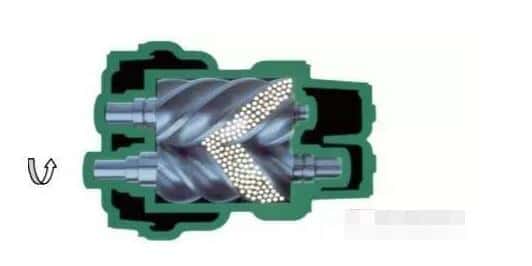

2、压缩过程
      随着转子的旋转，齿间容积由于转子齿的啮合而不断减少，被密封在齿间容积中的气体所占据的体积也随之减少，导致气体压力升高，从而实现气体的压缩过程。压缩过程可一直持续到齿间容积即将与排气口连通之前

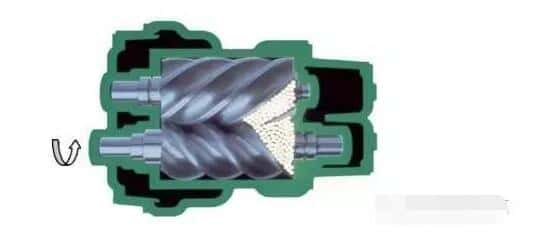

3、排气过程
齿间容积与排气口连通后即开始排气过程，随着齿间容积的不断缩小，具有内压缩终了压力的气体逐渐通过排气口被排出，这一过程一直持续到齿末端的型线完全啮合为止，此时齿间容积内的气体通过排气口被完全排出，封闭的齿间容积的体积将变为零。

 从上述工作原理可以看出，螺杆压缩机是通过一对转子在机壳内作回转运动来改变工作容积，使气体体积缩小、密度增加，从而提高气体的压力。
